仪征热电有限公司3×200MW级（E级）燃气-蒸汽联合循环热电联产机组 冷却塔为自然通风冷却塔，，，，，，，，高度为70.00m，，，，，，，，设计淋水面积约为2000m2，，，，，，，，塔筒底部内半径为25.862m，，，，，，，，喉部高度为55.00m，，，，，，，，喉部内半径14.432m，，，，，，，，顶部内半径为16.176m。。。。。。？？？？？？？翘遄畲蠛穸0.5m，，，，，，，，最小厚度0.14m。。。。。。。

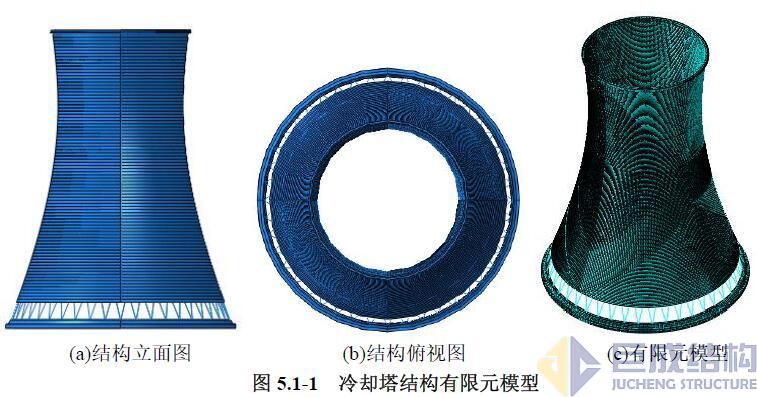

      本次分析采用大型通用有限元软件ABAQUS对冷却塔进行计算分析。。。。。。。由于塔筒出现的局部损伤(渗漏点、混凝土损伤等)及对混凝土强度的影响程度不一，，，，，，，，整体建模时模拟处理该类损伤问题较难实现，，，，，，，，故本次整体建模分析时对结构进行了以下简化处理：（1）按冷却塔原结构竣工图进行整体建模，，，，，，，，未考虑局部区域的筒壁混凝土损伤；；；；；；（2）筒壁混凝土强度取C30；；；；；；建立有限元模型时将冷却塔塔筒、人字柱及环形基础均离散为实体单元，，，，，，，，环基底面固定。。。。。。。整体坐标采用笛卡尔坐标系，，，，，，，，z轴铅直向上，，，，，，，，根据结构型式，，，，，，，，统计计算结果时采用圆柱坐标系，，，，，，，，x轴为径向，，，，，，，，y轴沿环向，，，，，，，，z轴铅直向上，，，，，，，，环向0度为正迎风处，，，，，，，，逆时针旋转为正，，，，，，，，局部坐标原点与整体系原点重合，，，，，，，，冷却塔模型及网格见图5.1-1。。。。。。。
