本工程渡槽、排架、拱肋及基础均为钢筋混凝土结构，，，，，上部槽身采用U型薄壳渡槽结构，，，，，下部结构分别采用内拱排架支撑及单排架支撑。。。。。渡槽槽壳壁厚0.14m，，，，，槽身内半径为2.3m，，，，，直线加高段为1.61m，，，，，拉杆尺寸为0.2m×0.15m，，，，，伸缩缝为0.02m；；；；；；设计水深2.9m，，，，，校核水深3.3m。。。。。
    计算分析时，，，，，对结构进行适当简化：

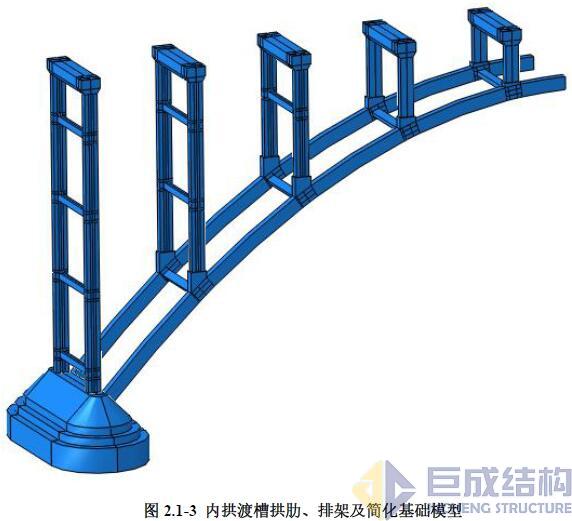

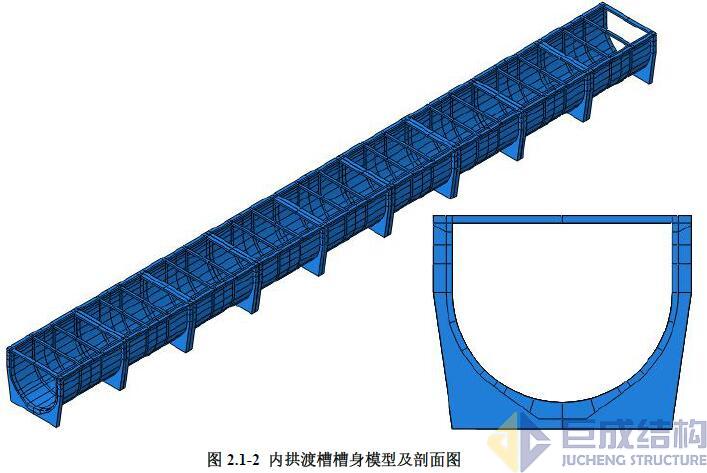

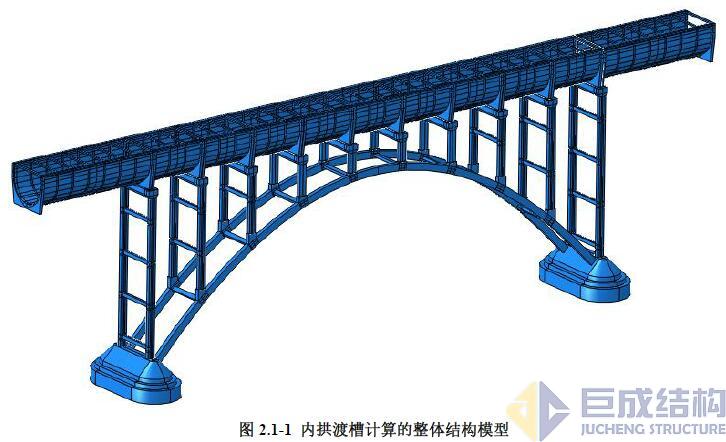

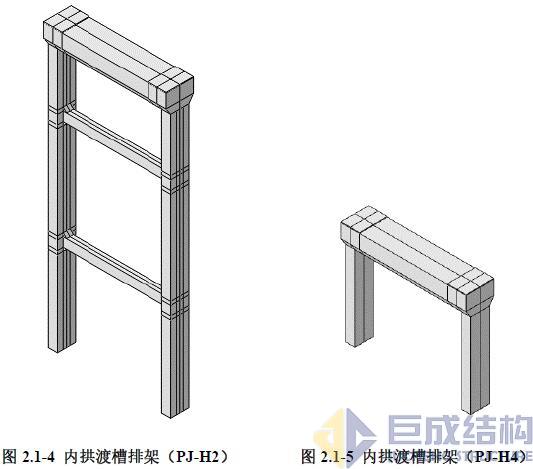

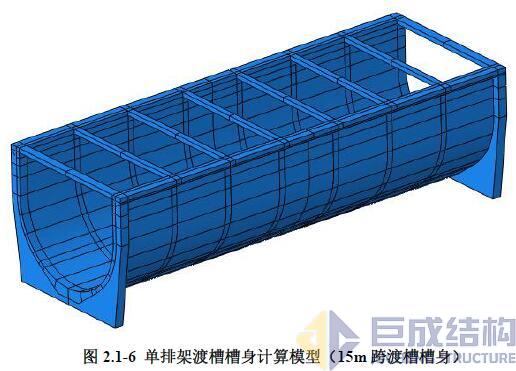

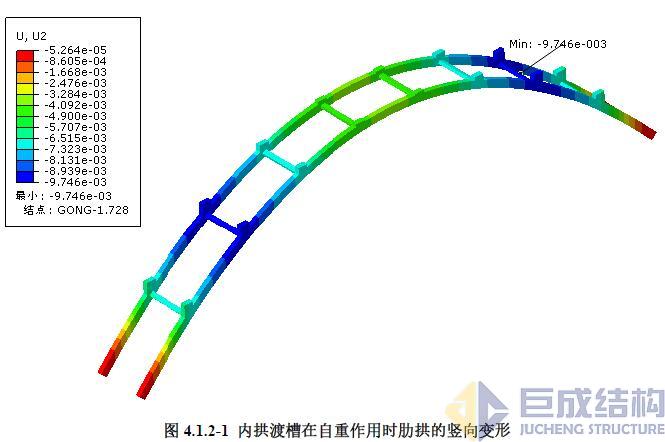

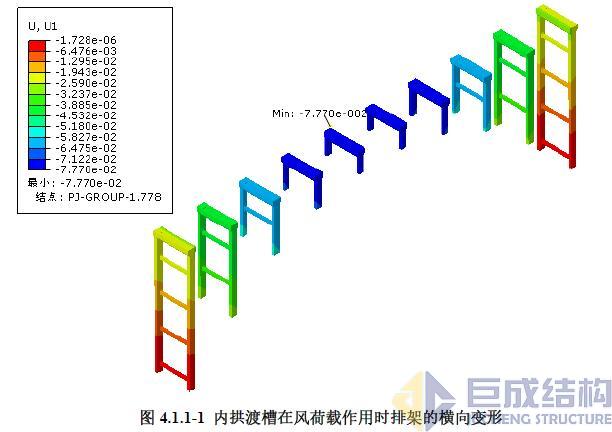

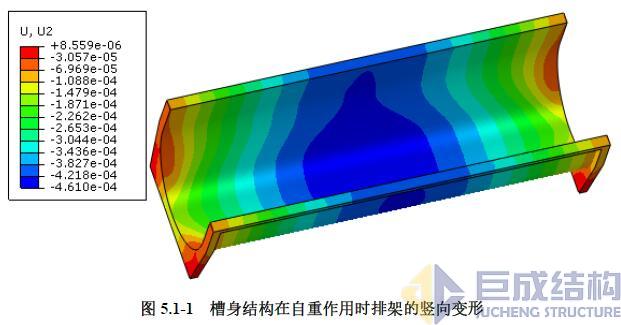

    内拱渡槽分析时，，，，，建立一跨模型，，，，，如图2.1-1所示。。。。。内拱渡槽长为60.3m，，，，，由肋拱及排架支撑，，，，，其中最外侧两处排架（高度H1=19.714m，，，，，以下将该排架简称“PJ-H1”）直接支撑在基础上，，，，，其余八处排架（高度分别是H2=12.487m、H3=7.43m、H4=4.522m、H5=3.149m，，，，，以下分别简称为“PJ-Hi”，，，，，i=2，，，，，3，，，，，4，，，，，5）支撑在肋拱拱墩上。。。。。由于荷载对称分布，，，，，且内拱渡槽结构对称，，，，，故在内拱渡槽两侧各增设一个15m跨单排架渡槽，，，，，以考察PJ-H1的受力情况，，，，，内拱渡槽计算模型见图2.1-2~2.1-5。。。。。对于15m跨单排架渡槽槽身计算分析，，，，，仅对该15m跨渡槽槽身建模，，，，，计算模型见图2.1-6。。。。。
