产品简介

主要在以下工程结构后锚固中应用，，，，，，，，锚固力大，，，，，，，，可实现瞬时锚固，，，，，，，，预应力锚固安全可靠。。。。。。。。

1、大坝加高、加固工程

2、闸墩钢闸门牛腿加固

3、大坝整体性提高

4、风机基础锚固工程

5、铁轨锚固

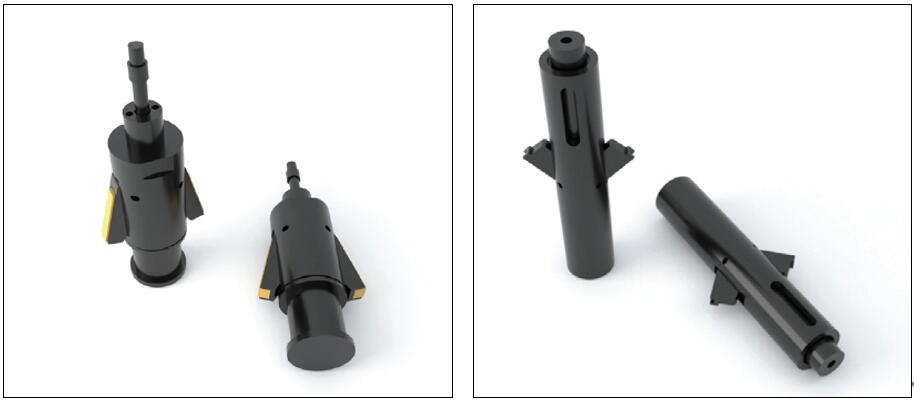

一、产品系列

1、扩孔钻头



2、自锁锚头



二、产品特点

1、底部扩张，，，，，，，，锚固安全可靠

2、锚固段短

3、瞬时锚固

4、锚固力大



三、典型应用

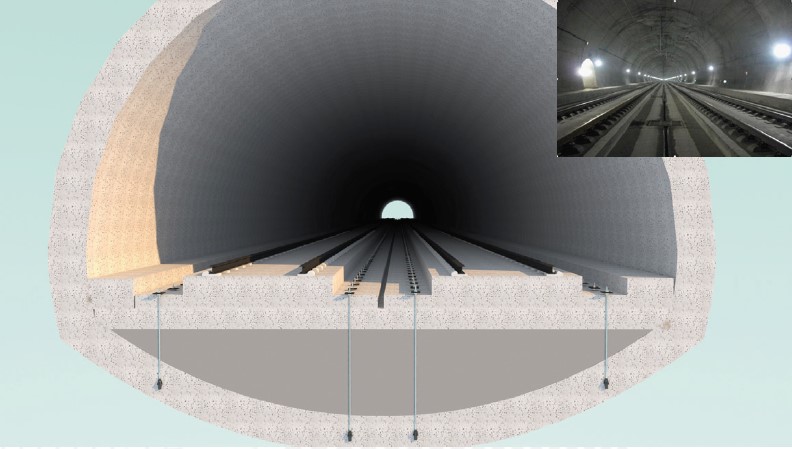

1、高铁无砟轨道板预应力瞬时自锁

   地下水造成无砟轨道板上浮，，，，，，，，采用瞬时预应力自锁锚固技术36小时完成约200m施工段。。。。。。。。

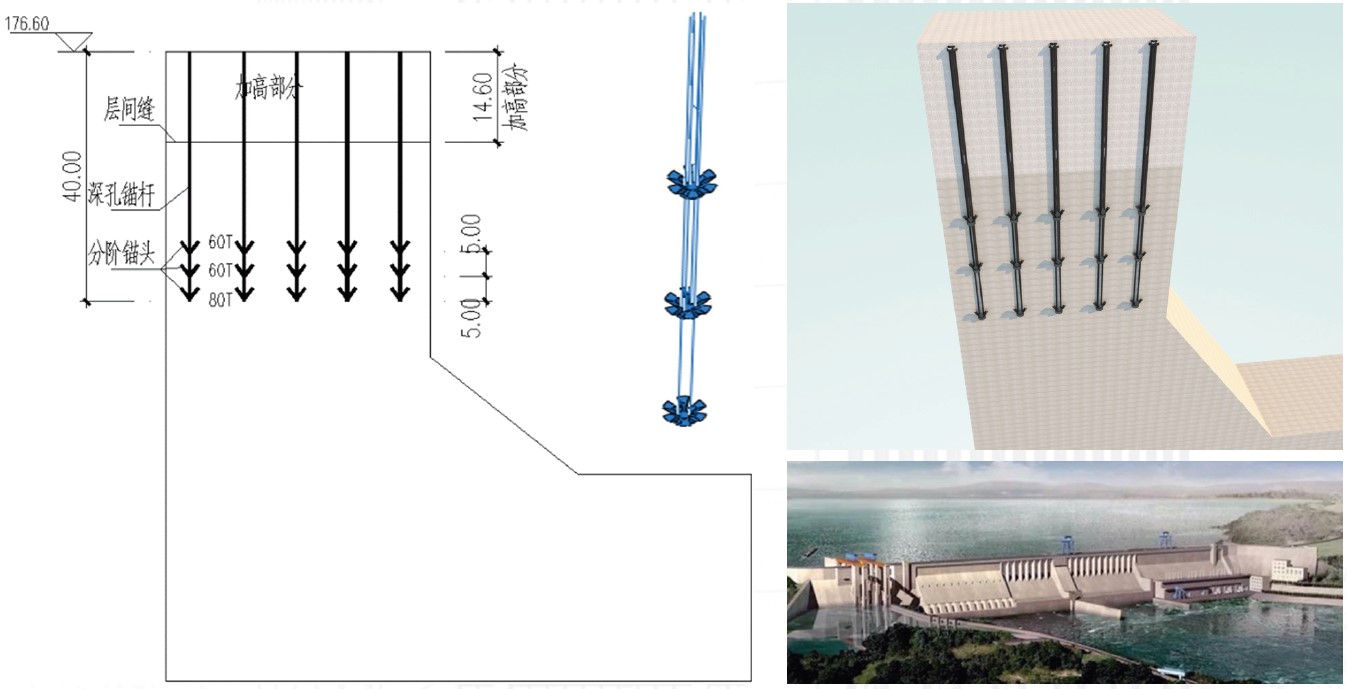

2、丹江口大坝加高加固多层预应力自锁

      大坝闸墩三重自锁锚固，，，，，，，，施加200t预应力，，，，，，，，每个闸墩5根锚杆，，，，，，，，共计20个闸墩。。。。。。。。

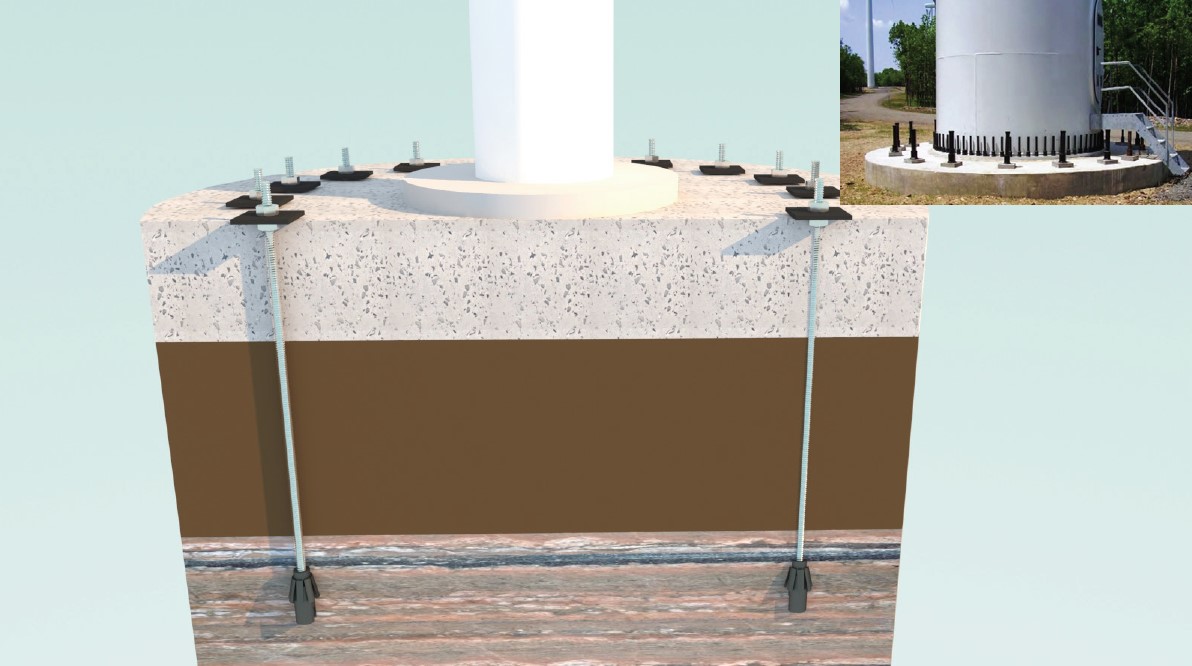

3、风机基础锚固



四、施工工艺

钻直孔→扩孔→清孔→锚杆安装→锚头段注浆→养护→预应力施加→注浆→养护



1 钻直孔：钻孔定位，，，，，，，，采用地质钻机或潜孔钻机钻直孔至设计深度。。。。。。。。

2 扩孔：采用地质钻机连接抗浮锚杆配套扩孔钻头，，，，，，，，在直孔底部根据设计要求进行扩孔。。。。。。。。

3 清孔：用高压注浆机通过注浆管注水至孔底，，，，，，，，直至孔顶冒清水，，，，，，，，清孔完毕。。。。。。。。

4 锚杆组装：将预应力锚杆锚头锚头与杆体连接，，，，，，，，将组装好的锚杆直接插至孔底，，，，，，，，使底部锚头沿扩孔壁张开。。。。。。。。

5 锚头段注浆：计算锚头段注浆料使用量，，，，，，，，用高压注浆机通过注浆管注浆至孔底，，，，，，，，控制注浆料对锚头段注浆。。。。。。。。

6 养护。。。。。。。。

7 预应力施加：在顶部使用千斤顶对锚杆施加预应力。。。。。。。。

8 注浆：用高压注浆机通过注浆管注浆至孔底，，，，，，，，直至孔顶冒浆液，，，，，，，，二次注浆完毕。。。。。。。。

9 养护。。。。。。。。



五、检验

1、施工前检验： 锚杆极限抗拔试验（破坏性试验）

（1）地层条件、杆体材料、锚杆参数和施工工艺必须与工程锚杆相同，，，，，，，，且试验数量不少于3根。。。。。。。。

（2）锚杆极限抗拔试验可采用连续加载或分级加载制度进行，，，，，，，，如图5-1所示：

           a）连续加载：应以均匀速率加载至锚固破坏，，，，，，，，总加载时间为2-3min；；；；；；

           b）分级加载：以预计极限荷载的10%为一级，，，，，，，，逐级加载，，，，，，，，每级持荷1~2min，，，，，，，，至锚固破坏。。。。。。。。

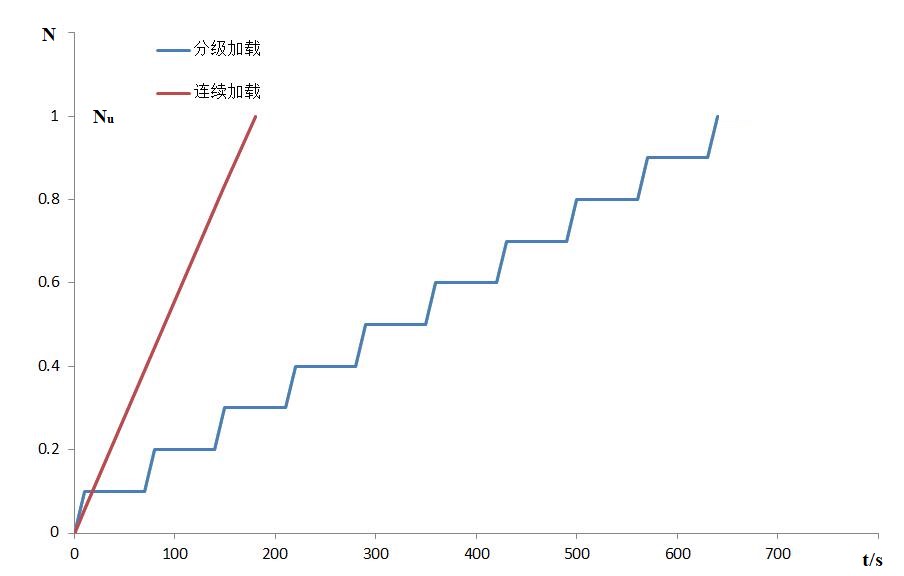

图5-1锚杆极限抗拔试验加载方式（横轴为时间t，，，，，，，，纵轴为抗拔力N）



2、施工过程中检验 ：锚杆安装时测量其安装行程，，，，，，，，以检验锚杆是否安装到位。。。。。。。。



3、施工后检验： 非破坏性锚杆拉拔试验



(1)



（2）锚杆的验收应分级加载，，，，，，，，初始荷载宜取锚杆轴向拉力设计值的0.10倍，，，，，，，，分级加荷值宜取锚杆轴向拉力特征值Ntk的0.50、0.75、1.00、1.2、1.35、1.50倍。。。。。。。。

（3）每级荷载应稳定2min，，，，，，，，并记录位移增量，，，，，，，，如在持荷时间内锚头位移增量不超过10min，，，，，，，，可判为合格。。。。。。。。当出现不合格锚杆时，，，，，，，，应增加锚杆的抽检量，，，，，，，，增加的抽检量应为不合格锚杆的3倍。。。。。。。。
