一、材料简介

JME改性环氧砂浆（抗冲耐磨型）是以改性环氧树脂、胺类固化剂和活性耐磨骨料为主体的无溶剂型双组分高性能结构修复与防护材料，，，，，，，主要用于水工结构因高速水流对混凝土造成冲磨破损的修复与防护。。。。。。。。



二、性能特点

1. 高强度、强粘结力、良好的韧性。。。。。。。。

2. 抗冲磨、抗气蚀、抗冲击性能优异。。。。。。。。

3. 耐老化、耐腐蚀、防碳化性能优异。。。。。。。。

4. 线膨胀系数与混凝土匹配，，，，，，，修复层不易脱离。。。。。。。。

5. 工艺性好，，，，，，，立面、仰面施工不流淌。。。。。。。。



三、主要用途

主要应用于水工结构因高速水流对混凝土造成冲磨破损的修复与防护，，，，，，，常见部位如泄洪洞、导流洞、排沙洞、水垫塘、渡槽等。。。。。。。。

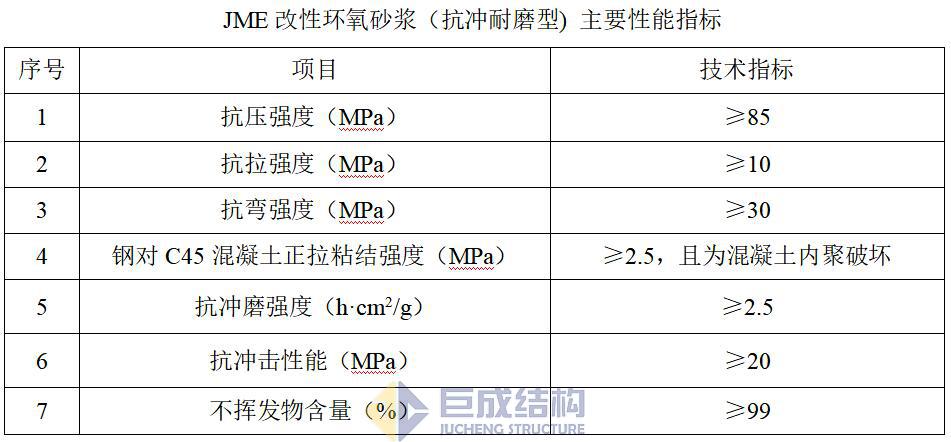

四、主要性能指标





五、使用要点

1. 粘接面处理：凿除基面疏松部分，，，，，，，基面应无油污、浮灰及其它杂物。。。。。。。。

2. 配制界面剂并涂刷：用配制好的环氧砂浆界面剂在基面涂刷一遍。。。。。。。。

3. 配制砂浆：首先将A、B两组分按重量比3：1分别称量，，，，，，，然后倒入容器中用电动搅拌器匀速搅拌3分钟左右，，，，，，，直到呈色一致。。。。。。。。一次配制不宜过多，，，，，，，随配随用。。。。。。。。

4. 涂抹：待界面剂初凝（表面不流动、指触拉丝）时用抹刀将砂浆涂抹到混凝土表面，，，，，，，用力压实。。。。。。。。唬唬唬；；；费跎敖Ψ植阃磕，，，，，，，立面及仰面施工每层厚度宜不大于10mm，，，，，，，平面施工不大于30mm。。。。。。。。应在前一层固化后施工后一层，，，，，，，每层施工前都要涂刷界面剂，，，，，，，面层涂抹时要边压实边抹光。。。。。。。。

5. 固化：5℃～35℃环境下72小时可受力使用。。。。。。。。若环境温度低于5℃，，，，，，，可采取升温措施或延长养护时间。。。。。。。。



六、配比用量

1. 配比：A：B(重量比)=3：1

2. 用量：19kg/㎡  (厚度10mm，，，，，，，未计损耗）



七、包装贮存

1. 包装：100kg/大组、32kg/小组。。。。。。。。

2. 本品应在5℃～40℃干燥库房内储存，，，，，，，储存期12个月。。。。。。。。

3. 本品安全无毒、非易燃易爆，，，，，，，可使用一般交通工具运输。。。。。。。。
